Bu uygulamada odalardaki lambaları temsilen LED ler bulunmaktadır. Bu LED ler RK_IOT uygulaması ile bluetooth üzerinden yakılıp sördürülebilmektedir. RK_IOT uygulaması üzerindeki slider kaydırıldığında 10 ile 254 arasında bir değer gönderilmekte ve bu değer kombiyi temsil eden LED e analogWrite komutu ile PWM olarak yazdırılmaktadır. IOT nin temelini öğrenmeleri için öğrencilerimiz ile yaptığımız bir çalışmadır.

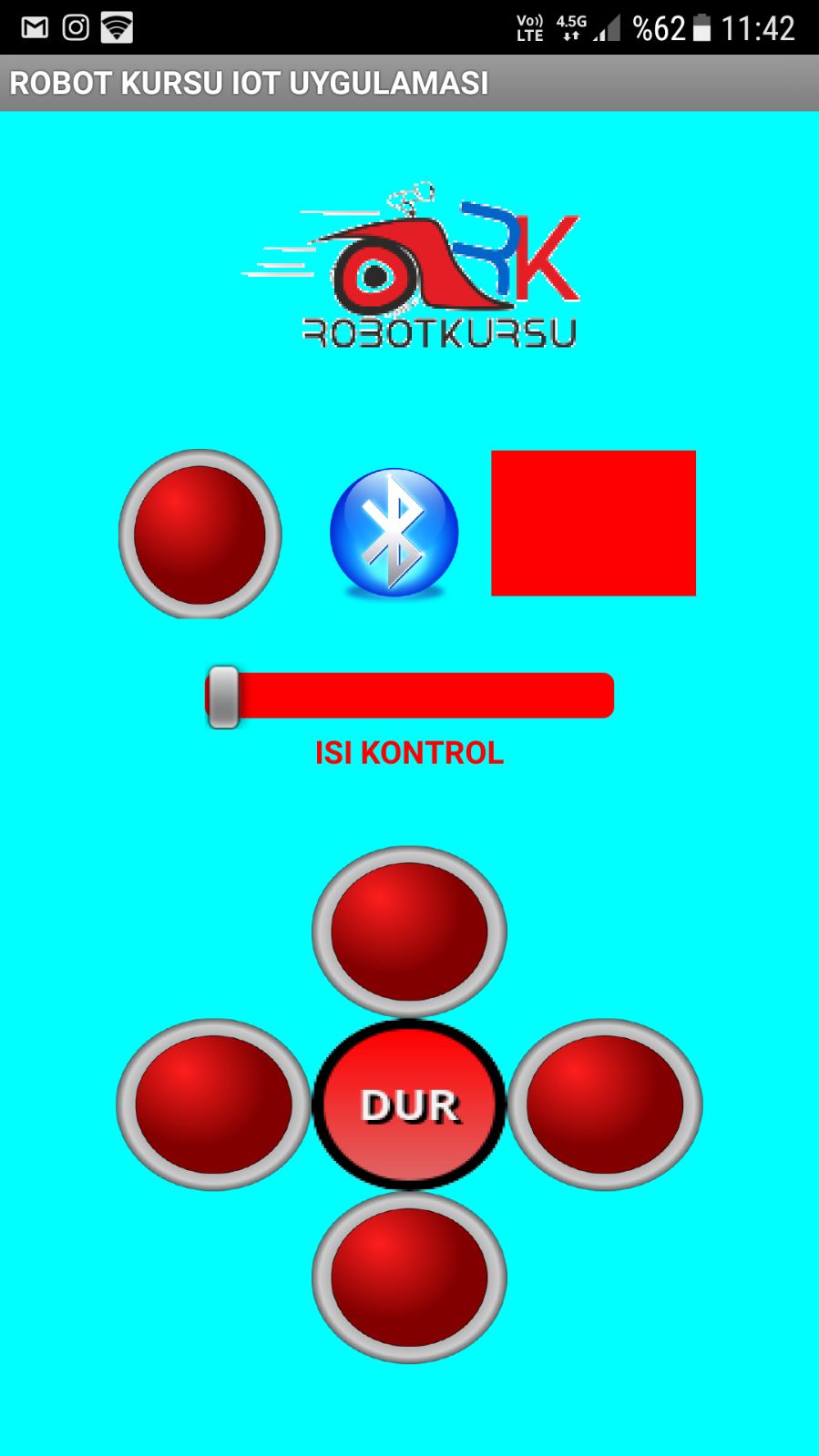

RK_IOT uygulaması
// Arduino kodu
float t;
int state=254;
int flag=0;
int stateStop=0;
int a=0;
int b=0;
int c=0;
int d=0;
int e=0;
// ************************************
#include “DHT.h”
#define DHTPIN 2 // what digital pin we’re connected to
#define DHTTYPE DHT11 // DHT 22 (AM2302), AM2321
DHT dht(DHTPIN, DHTTYPE);
#include <SoftwareSerial.h>
SoftwareSerial mySerial(8,7);
int led1 =4;
int led2=5;
int led3=6;
int led4=9;
int kombi=3;
void setup() {
pinMode(led1, OUTPUT);
pinMode(led2, OUTPUT);
pinMode(led3, OUTPUT);
pinMode(led4, OUTPUT);
pinMode(kombi, OUTPUT);
// *******************
Serial.begin(9600);
mySerial.begin(9600);
dht.begin();
}
// ***********//******************//*************
void loop() {
state=0;
float t = dht.readTemperature();
mySerial.print(t,0) ;
Serial.println(t);
delay(300);
// *************************************
if(mySerial.available() > 0){
state = mySerial.read();
flag=0;
Serial.println(state);
}
if (state >=10 || state <=254)
{
analogWrite(kombi,state);
if(flag == 0){
flag=1;
}
}
if (state == 4) {
if (a==0){
digitalWrite(led1, 1);
a=1;
Serial.println(a);
}
else {
digitalWrite(led1, LOW);
a=0;
}
if(flag == 0){
flag=1;
}
}
else if (state == 3) {
if (b==0){
digitalWrite(led2, 1);
b=1;
Serial.println(b);
}
else {
digitalWrite(led2, LOW);
b=0;
}
if(flag == 0){
flag=1;
}
delay(25);
}
else if (state == 9 || stateStop == 1) {
if (c==0){
//digitalWrite(A2, HIGH);
digitalWrite(led4, 0);
digitalWrite(led3, 0);
digitalWrite(led2, 0);
digitalWrite(led1, 0);
c=1;
Serial.println(b);
}
else {
digitalWrite(led4, 1);
digitalWrite(led3, 1);
digitalWrite(led2, 1);
digitalWrite(led1, 1);
c=0;
}
if(flag == 0){
flag=1;
}
stateStop=0;
}
else if (state == 2) {
if (d==0){
digitalWrite(led3, 1);
d=1;
Serial.println(b);
}
else {
digitalWrite(led3, LOW);
d=0;
}
if(flag == 0){
flag=1;
}
delay(25);
}
else if (state == 5) {
if (e==0){
digitalWrite(led4, 1);
e=1;
Serial.println(b);
}
else {
digitalWrite(led4, LOW);
e=0;
}
if(flag == 0){
flag=1;
}
}
}
